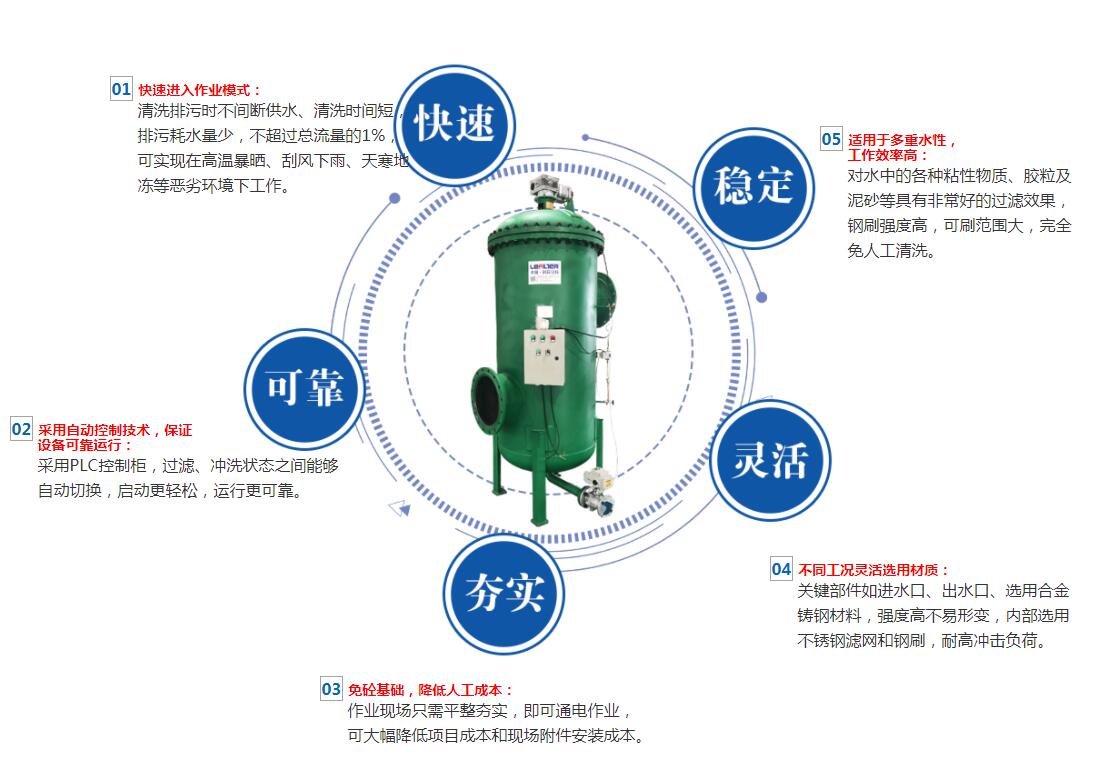

刷子式自清洗過濾器
自清洗過濾器從控制清潔方式上可分為分為吸咀式和刷子式兩大類。其中吸咀式的驅動方式風味水力驅動和電機驅動，刷子式的驅動方式為電機驅動。污水由刷式自清洗過濾器的入水口進入機內，粗濾網先對污水中的體積較大的雜質進行攔截，防止這些雜質進入過濾器內部后損壞機體內的部件。粗濾后水流向機體另一端的細濾網，細濾網對水中的雜質及污物進行最后的攔截。因?yàn)槲酃笇V網的堵塞使濾網中的水和濾網外的水有的壓力差，當這個壓力差達到壓差開關的設定數值時，電控盒內的的水利控制閥、電機驅動、機體上的排污閥同時打開。電機轉動帶動機體內的不銹鋼刷對濾網上的污垢進行清理，再通過排污口排出污水 。
吸咀式自清洗過濾器
污水自入水口進入吸咀式自清洗過濾器經過粗、細濾網過濾，然后流向出口。在過濾過程中，細濾網表面逐漸積累水中的雜質。形成過濾雜質層，由于雜質堆積在細濾網的內側，因此在細濾網的內、外兩側就形成了一個壓力差。當壓差達到系統預設值時，自動清洗功能被啟動，此間系統的供水不中斷，反沖洗閥或者排污閥打開，污水由排污閥排出：此時液壓馬達室及集污器內的壓力大幅下降，由此通過吸咀吸污總成開始吸污過程：此時同樣一股很強的反沖洗水流向外部，吸咀上產生一股吸力再加上水流經過液壓馬達時，由于液壓活塞壓力下降，帶動集污器繞軸進行旋轉做軸向運動將整個細濾網內表面完全清洗干凈。
